蓄能器测试
发布时间:2022-12-30 08:21:05

在液压系统中,皮囊式蓄能器的典型应用有:缓冲冲击、作紧急能源、补充泄漏等。本系统可对这些应用做出相应的测试,以下是缓冲冲击试验。



(1)试验条件

油温:25℃,蓄能器型号:S32500S-A,介质:46#抗磨液压油,充氮压力:13Mpa有效容积:10L

时间坐标设置为0.1S。

(2)试验过程

关闭通往蓄能器的高压球阀,启动变量柱塞泵,将电机的速度调至1440r/min,系统升压20Mpa,开始采集系统压力信号,启动负载模拟模块,使系统压力发生非规则变化,将采集数据保存。

接通蓄能器,重新升压至20Mpa开始采集压力信号,启动负载模拟模块,使系统压力发生非规则变化,将采集数据保存。

3)试验结果

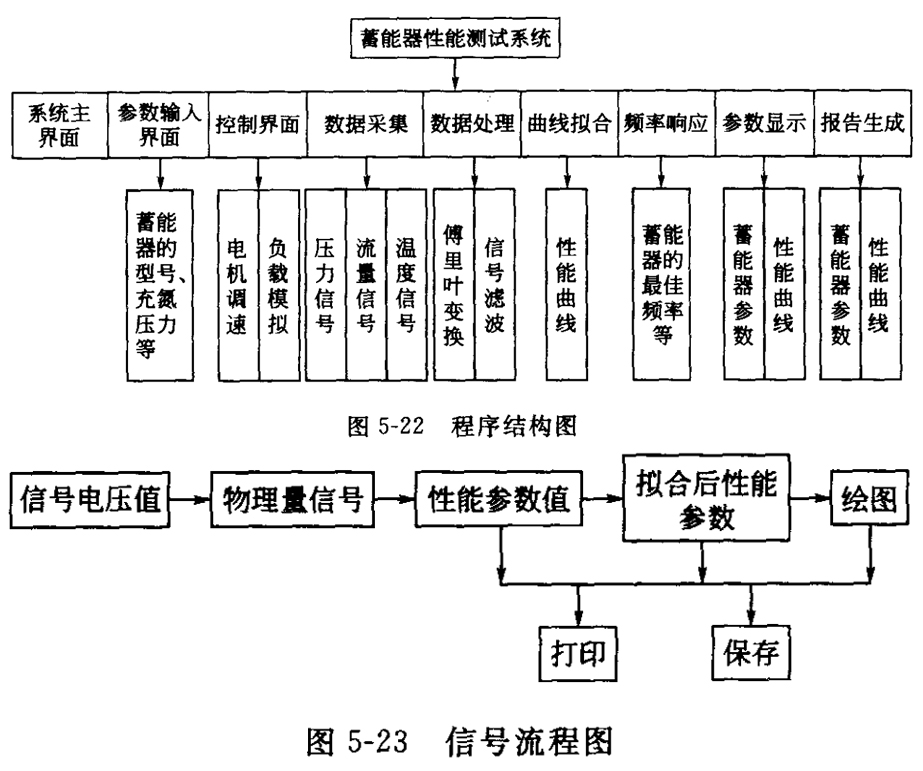

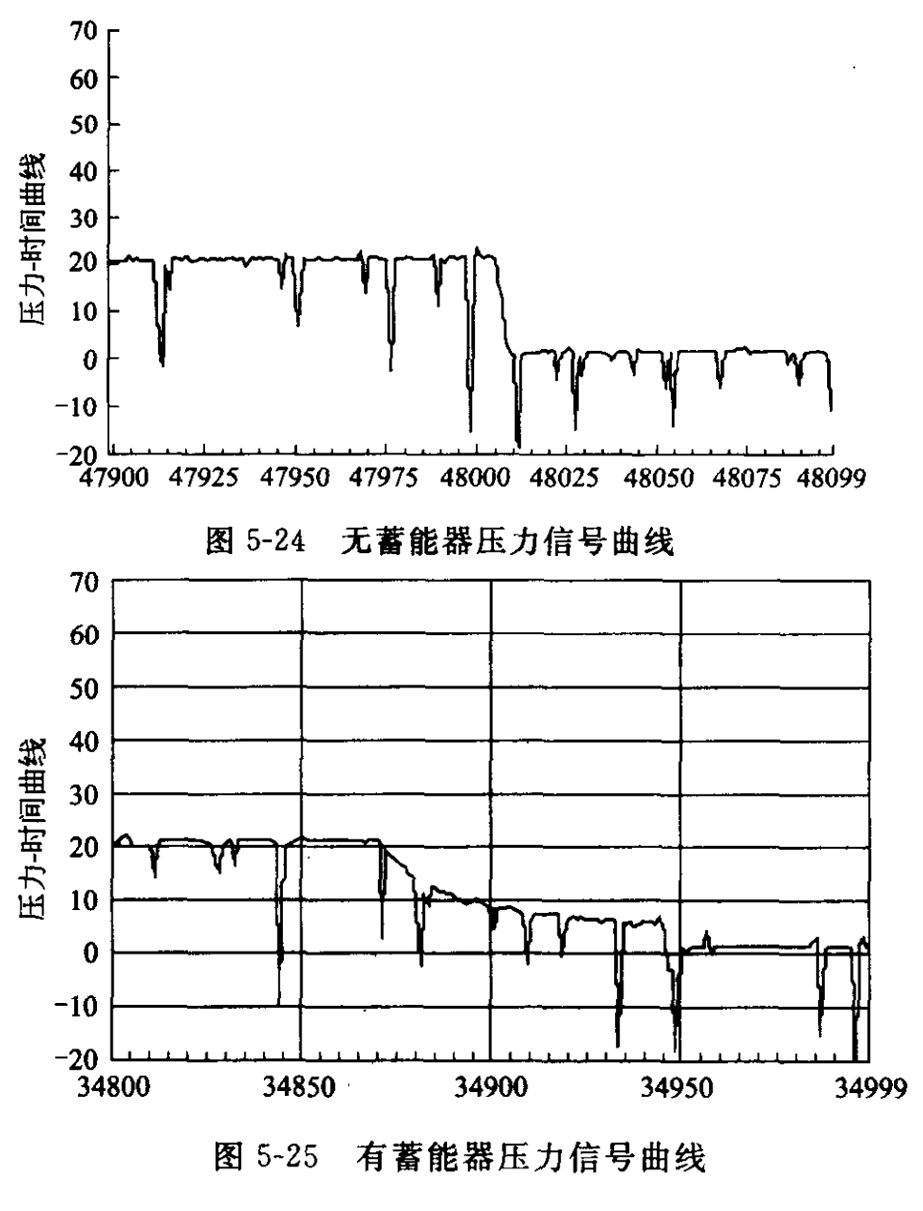

通过对系统压力信号的采集,得到前后两次的测量数据如图5-24、图5-25所示。

从曲线图可以看出,在系统没有蓄能器时,系统的压力变化响应快,并且在压力变化处,峰值较大;有蓄能器时,压力变化缓慢,并且峰值较低,压力峰值得到了缓冲和衰减。因此蓄能器在系统中起到了缓冲冲击的作用。
